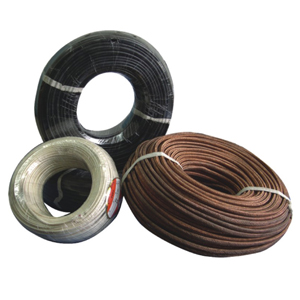

- 產品名稱：補償導線
- 瀏覽：
- 添加時間：2016-06-12 09:31:22
- 推薦度：
介紹：
熱電偶補償導線在一定溫度范圍內，與配用熱電偶的熱電特性相同的一對帶有絕緣層與保護套的導線稱為補償導線。其作用是將熱電偶的參考端延伸到遠離熱源或環境溫度較恒定處，與顯示儀表聯接構成測溫系統。
結構特征及使用溫度
結構特征及使用溫度
絕緣層及護套 | 使用溫度 | |||||
材 料 | 符號 | |||||
聚氯乙烯 | V | -20～100℃ | ||||
無堿玻璃絲 | B | -25～200℃ | ||||
聚四氟乙烯 | F | -25～200℃ | ||||
結構示意 | ||||||
護 套 | 絕緣層 | 合金絲 | 護 套 | 屏蔽層 | 絕緣層 | 合金絲 |
 |  | |||||
絕緣顏色標志表
型號 | SC | KC | KC1 | KX | EX | JK | TX |
正極 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 |
負極 | 綠 | 藍 | 湖藍 | 黑 | 棕 | 紫 | 白 |
型號、代號及命名法表
型號 | 規 格 代 號 | 含 義 | ||||||
輔助代號 | 附加代號 | |||||||
SC | 配用鉑銠10-鉑熱電偶的補償型導線 | |||||||
KX | 配用鎳鉻-鎳硅熱電偶的延伸型導線 | |||||||
KC | 配用鎳鉻-鎳硅熱電偶的補償型補償導線 | |||||||
EX | 配用鎳鉻銅鎳熱電偶的延伸型補償導線 | |||||||
JX | 配用鐵-銅鎳熱電偶的延伸型補償導線 | |||||||
TX | 配用銅-銅鎳熱電偶的延伸型補償導線 | |||||||
-G | 一般用 | |||||||
-H | 耐熱用 | |||||||
A | 精密級 | |||||||
B | 普通級 | |||||||
-V | 聚氯乙烯 | |||||||
-F | 聚四氟乙烯 | |||||||
-B | 玻璃絲 | |||||||
R | 多股線芯（單股線芯省略） | |||||||
P | 屏蔽 | |||||||
0.5 | 線芯標稱截面0.5mm2 | |||||||
1.0 | 線芯標稱截面1.0mm2 | |||||||
1.5 | 線芯標稱截面1.5mm2 | |||||||
2.5 | 線芯標稱截面2.5mm2 | |||||||
1) 熱電偶 I 級按協議訂貨；
